前言
金屬粉末涂料是指含有金屬顏料(如：珠光顏料、鋁銀粉、銅金粉等)的各種類型粉末涂料。隨著粉末涂料的發(fā)展和技術(shù)水平的提高，粉末涂料品種日益豐富和完善，金屬粉末涂料等高端粉末涂料也得到了很大發(fā)展。因其不僅具有突出的保護(hù)功能，而且具有燦爛絢麗、閃爍迷人的外觀裝飾性，很受市場歡迎。
隨著金屬粉末涂料用量的增長，人們對產(chǎn)品的質(zhì)量要求也越來越高。本文將結(jié)合金屬顏料特性與金屬粉末涂料實(shí)際生產(chǎn)經(jīng)驗(yàn)，探討如何在現(xiàn)有條件下提高金屬粉末涂料生產(chǎn)穩(wěn)定性，以便提高產(chǎn)品質(zhì)量，不妥之處謹(jǐn)請同行同仁指正。
1 金屬粉末涂料常用金屬顏料
1.1珠光顏料
珠光是天然云母薄皮外覆蓋金屬氧化物而產(chǎn)生的珍珠光澤的新型顏料，依靠光線折射、反射、透射來表現(xiàn)色彩與光亮，使涂膜外觀更加燦爛亮麗、光麗照人。
珠光粉隨其顆粒的大小不同，在使用中表現(xiàn)出不同的效果?？偟膩碚f，顆粒越大，閃爍效果越強(qiáng)，而對底色的遮蓋力越弱;反之顆粒越小，對底色的遮蓋力越強(qiáng)，光澤越柔和。但是珠光粉粒徑過粗會(huì)導(dǎo)致涂膜表面出現(xiàn)砂礫，影響涂膜的平整性，因此粗珠光不易加量過多。
1.2鋁粉
鋁粉因具有銀白色金屬光澤，所以俗稱鋁銀粉或銀粉，其化學(xué)成份實(shí)為“鋁”，而并非“銀”。主要分浮銀和非浮銀兩大類。(1)浮銀由硬脂酸處理，具有漂浮性，易聚集在涂膜表層，易受到腐蝕性介質(zhì)的影響，其粒徑越小金屬感越強(qiáng)，遮蓋力也越強(qiáng)，但添加量過高時(shí)易產(chǎn)生吐粉和堵塞槍頭的現(xiàn)象，因此對于粒徑小于10um的浮銀，添加量不宜超過1%。(2)非浮銀通常有二氧化硅包膜、丙烯酸樹脂包膜等，能夠均勻地、平行地分布在整個(gè)涂膜在中，因?yàn)殇X粉被樹脂包裹，所以具有良好的抗氧化性、耐磨性、較好的耐候耐酸堿性，且無手印。非浮銀涂膜表面亮澤，且顏色可從底粉來調(diào)節(jié)，但添加量較浮銀大，金屬效果無浮銀強(qiáng)。
1.3銅金粉
銅金粉色澤純正亮麗、金屬感強(qiáng)烈，但其耐候與耐溫性能較差，目前很少用在鋁型材用戶外粉末涂料中。
1.4金屬顏料在粉末涂料中的使用
金屬粉末涂料配方組成與普通粉末涂料相似，配方設(shè)計(jì)遵循制造簡單、噴涂穩(wěn)定的、性能優(yōu)異的原則。
金屬粉末涂料配方設(shè)計(jì)時(shí)，金屬顏料的種類越少越好，金屬顏料的用量以最少的量達(dá)到最優(yōu)異的遮蓋力為宜。為了達(dá)到某種金屬效果、提高涂膜性能或控制成本，配方設(shè)計(jì)可以根據(jù)金屬顏料的粒徑與性能，采用珠光粉與珠光粉、珠光粉與銀粉、銀粉與銀粉混合搭配。由于浮銀未經(jīng)改性處理，其耐堿性很差，不宜單獨(dú)使用。珠光粉與銀粉混合搭配使用時(shí)，用量不易超過1.5%。

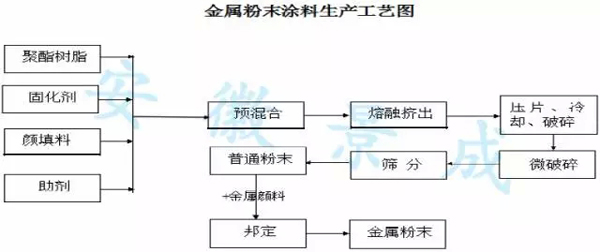

由于大部分金屬顏料在擠出過程中會(huì)破壞、打碎其結(jié)構(gòu)，從而使得金屬效果不明顯或無金屬效果，因此金屬粉末涂料主要是用金屬顏料與普通粉末涂料干混，通過邦定工藝使其粘結(jié)，達(dá)到閃爍的金屬裝飾效果，金屬粉末涂料的生產(chǎn)流程如下圖：
