“歐摩德”水性環(huán)氧樹脂（EP），已研發(fā)面市五年多，廣泛應(yīng)用于集裝箱、鋼結(jié)構(gòu)、橋梁等領(lǐng)域，解決了行業(yè)中油改水的防腐實際問題，產(chǎn)品各項性能均達(dá)到滿足了市場的要求，但經(jīng)過實際應(yīng)用，分散體水性環(huán)氧樹脂存在一些不足的現(xiàn)象。

其1：水性環(huán)氧分散體樹脂由于分散體環(huán)氧內(nèi)含有35%左右的水，鋅粉不能直接放入水性樹脂，而鋅粉必須放入無水的固化劑里，但由于固化劑用量較小，滿足不了鋅粉和填料的較好包覆；

其2：由于水性環(huán)氧分散體樹脂固含低，用量大，成本相對高，且樹脂本身的含水量大，施工受溫度影響大，一般氣溫低于5-8℃，干燥發(fā)硬時間長，且初級耐水需15℃溫度，5天以上，時間較長。涂裝好的工件保養(yǎng)時間長、影響發(fā)貨效率；實際乳化型水性環(huán)氧樹脂，使用最好在氣溫10-15℃以上使用，或有烘干條件的流水線使用，才能滿足技術(shù)指標(biāo)。

水性自乳化環(huán)氧的新突破，克服解決了氣溫相對低的施工難題，一般在5℃以上即可施工，且初級耐水性（15-20℃）24小時可滿足現(xiàn)場施工要求，產(chǎn)品具有：固含量高達(dá)80%，粘度低，制漆用樹脂量少，一般每噸產(chǎn)品使用15-25%可實現(xiàn)較好效果，制漆效果與油性相比較，使用方便，甲和乙充分?jǐn)嚢瑁盟m當(dāng)調(diào)節(jié)噴涂粘度即可，制漆成本和溶劑型產(chǎn)品基本相似，容易制成高體積高固含的漆，噴涂面積大，施工成本低、綠色環(huán)保、VOC超低等優(yōu)越性。

水性自乳化環(huán)氧樹脂的面市，徹底解決了油改水防腐產(chǎn)品存在的難題，又是一次產(chǎn)品科技革命性的升級，“歐摩德”同時研發(fā)配套高性能水性環(huán)氧固化劑，配套使用制成漆，有效實現(xiàn)制漆的完美性，達(dá)到較好的效果。

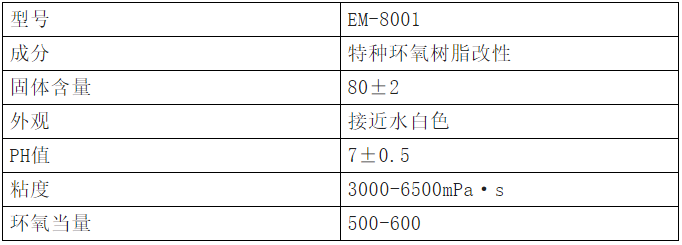

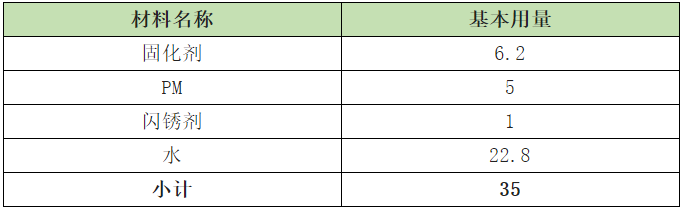

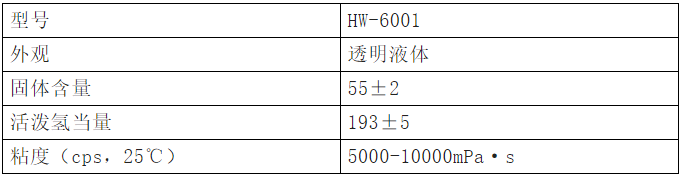

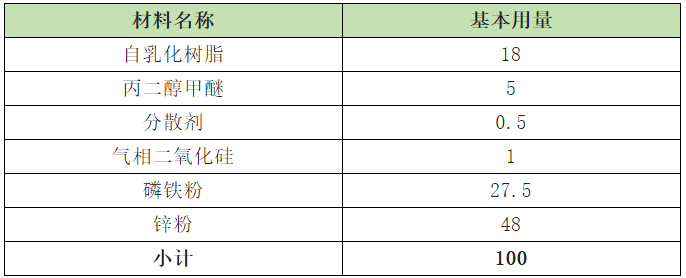

“歐摩德”自乳化水性環(huán)氧樹脂技術(shù)參數(shù)
