無(wú)機(jī)涂料——以堿金屬硅酸鹽、硅溶膠等為主要粘結(jié)劑，可以輔助添加丙烯酸乳液，并加入顏（填）料及助劑配制而成的水性涂料。

防火阻燃，達(dá)到國(guó)家A級(jí)防火標(biāo)準(zhǔn)

無(wú)毒無(wú)味，不含甲醛、苯等有害物質(zhì)，不含重金屬，無(wú)輻射

耐酸堿，耐紫外線照射，顏色持久、使用壽命長(zhǎng)

透氣防水，不開(kāi)裂，不起皮，不起泡

色彩柔和，不反光，顏色多種，可供選擇

技術(shù)創(chuàng)新，研發(fā)優(yōu)勢(shì)

施工簡(jiǎn)單，耐擦洗，維護(hù)費(fèi)用低

防霉殺菌，不滋生苔蘚

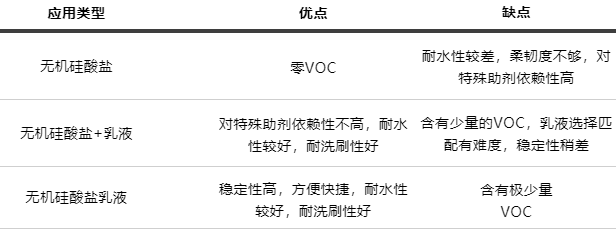

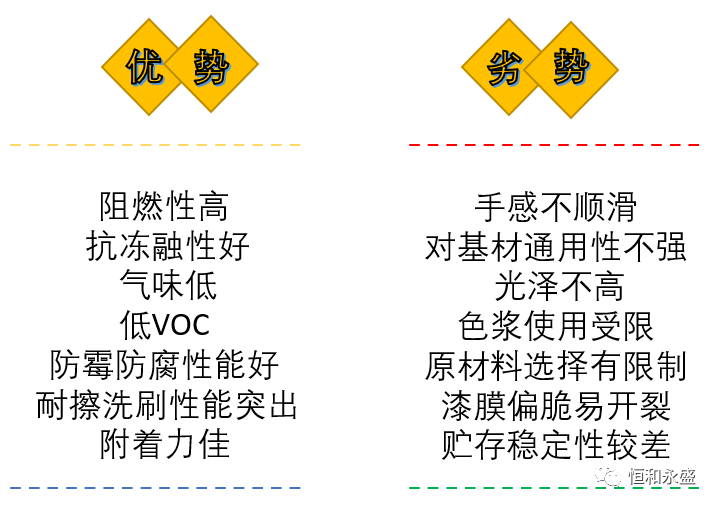

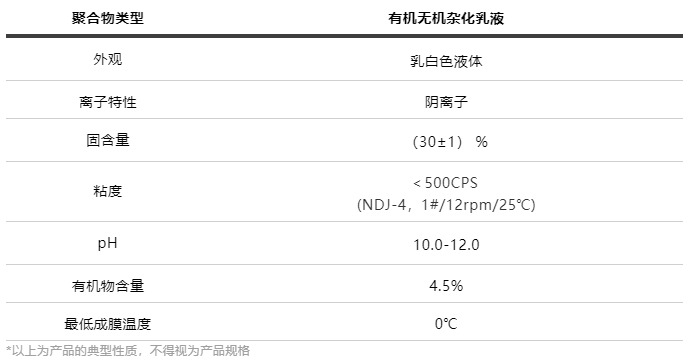

03LR-1633應(yīng)用無(wú)機(jī)涂料有以下性能

1、無(wú)機(jī)硅酸鹽涂料適用于所有的礦物質(zhì)基底，并能夠加固毛細(xì)裂縫及松脫的無(wú)機(jī)質(zhì)表面。而有機(jī)涂料的作業(yè)必須依賴嚴(yán)密的抗堿底漆，但是經(jīng)過(guò)一段時(shí)間以后，一旦底漆被墻體堿性破壞，就會(huì)造成粉化，然后起泡、脫落。

2、滲透性好：無(wú)機(jī)涂料涂刷時(shí)，硅酸鹽或納米硅膠隨水份滲入到基層0.5-2MM深，并與礦物質(zhì)基底發(fā)生化合反應(yīng)，形成一種抗堿防酸的硅石，使涂料與墻體牢固的結(jié)合為一體。不像建筑油漆和乳膠漆只是一層皮膜，與基層僅是物理粘附和部分氫鍵結(jié)合。

3、石化作用：無(wú)機(jī)涂料和墻壁同屬礦物基質(zhì)，有相同的膨脹/伸縮系數(shù)，能降低建筑物裝飾層與結(jié)構(gòu)層因熱脹冷縮引起應(yīng)力差，防止建筑物裝飾層龜裂和剝落。

4、防酸性侵蝕：石化反應(yīng)形成的硅石，化學(xué)性質(zhì)極為穩(wěn)定，不受酸性物質(zhì)的侵蝕，能防止大氣中的硫化物及酸雨的侵蝕。

5、耐溶劑：無(wú)機(jī)涂料的耐油污性強(qiáng)，涂膜污染率小，涂膜強(qiáng)度損失率低。

6、透氣性好：由于無(wú)機(jī)涂料與墻身硅化反應(yīng)形成的微晶結(jié)構(gòu)具有良好的透氣性能，能使墻體水分充分蒸發(fā)，從而降低裝飾層因濕氣侵蝕而造成的老化或涂膜的爆皮脫落，提高整體裝飾層的使用年限。

7、耐老化性好，色彩持久不褪色：無(wú)機(jī)涂料所用的主粘結(jié)料和顏填料都是耐酸堿、耐久（即耐候、耐紫外線老化）、耐高溫的無(wú)機(jī)物，能有效防止紫外線的輻射，故涂料顏色持久不褪色。

04基材適用性

 適用基材

無(wú)機(jī)硅酸鹽涂料適用的基材有：新鮮或預(yù)置高鈣石灰砂漿、新鮮或預(yù)置石灰水泥抹灰、混泥土表面、灰砂磚砌體、纖維水泥板和天然石材等。

 不適用基材

無(wú)機(jī)硅酸鹽涂料不太適用的基材有：石膏表面、泡沫混泥土、新老石灰水涂層和舊乳膠漆涂層等。

*在這些基材表面涂裝無(wú)機(jī)硅酸鹽涂料時(shí)，需要經(jīng)過(guò)適當(dāng)?shù)念A(yù)處理，或特別的配方的產(chǎn)品預(yù)處理后也可以涂刷無(wú)機(jī)涂料。

05應(yīng)用測(cè)試

測(cè)試方法：

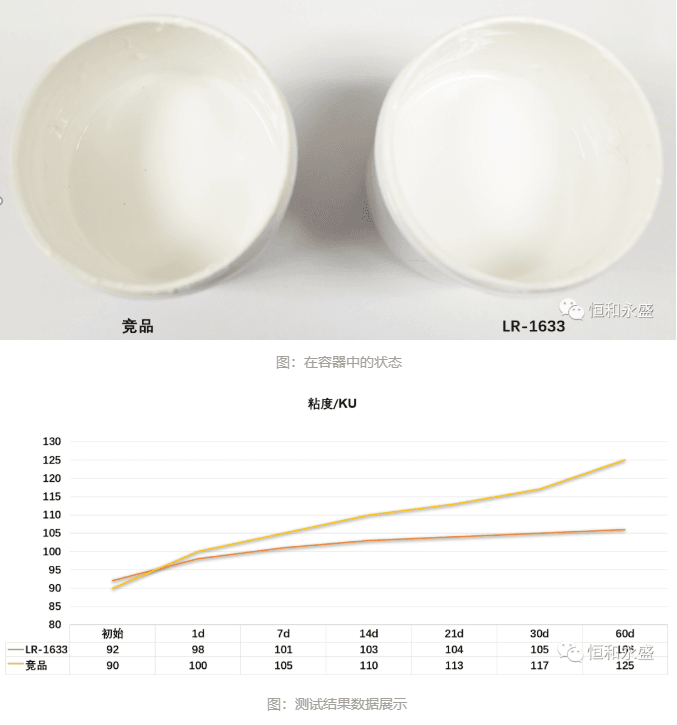

1、觀察兩者在容器中的狀態(tài)，無(wú)硬塊，攪拌后呈均勻狀態(tài)為合格；

2、50℃烘箱熱貯60天，觀察兩者的粘度變化。

實(shí)驗(yàn)結(jié)果：兩者在容器中的狀態(tài)均無(wú)異常，兩者在50℃烘箱熱貯60天，競(jìng)品的粘度變化更大，故采用LR-1633無(wú)機(jī)硅酸鹽乳液貯存穩(wěn)定性方面有著更好的表現(xiàn)。

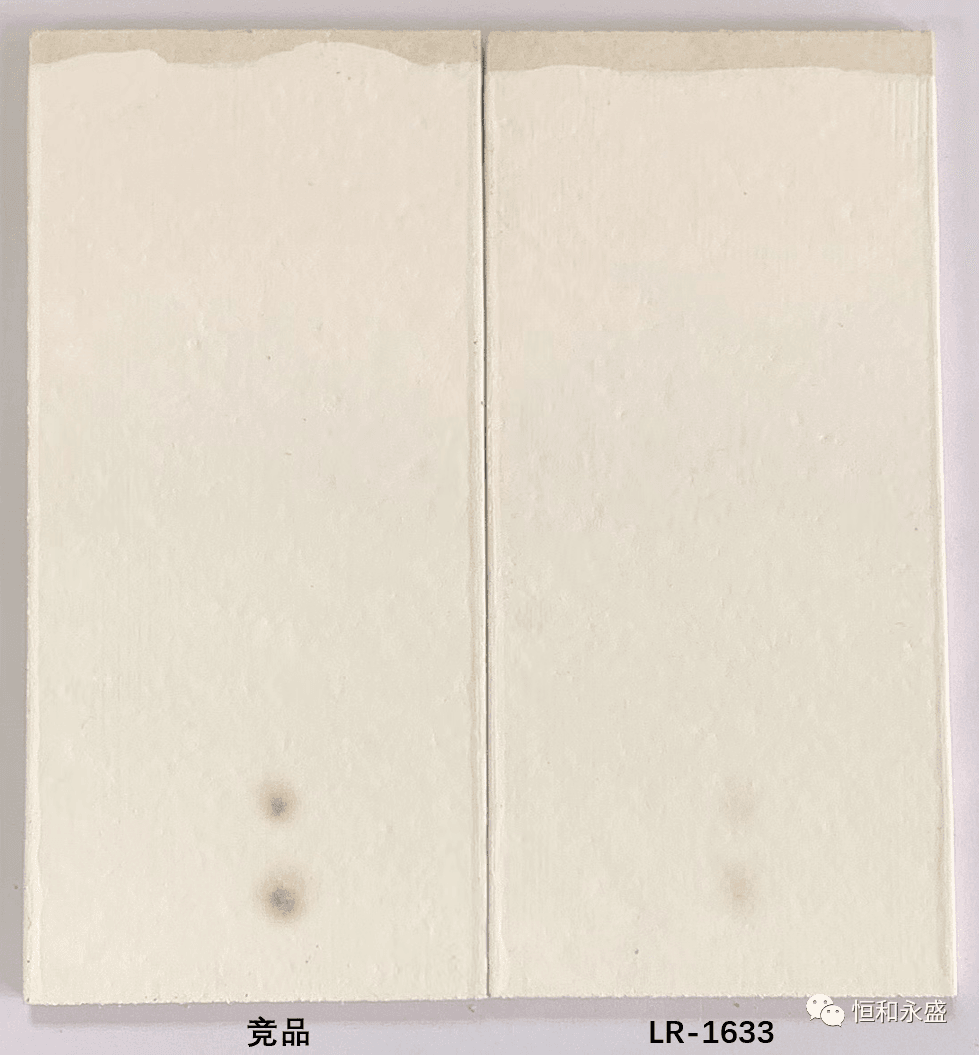

測(cè)試方法：用1300℃的噴火槍灼燒持續(xù)10s觀察結(jié)果。

圖：測(cè)試結(jié)果圖片展示

實(shí)驗(yàn)結(jié)果：用1300℃的噴火槍灼燒10s，競(jìng)品完全燒焦碳化；LR-1633則未出現(xiàn)燒焦碳化現(xiàn)象。故LR-1633比市場(chǎng)競(jìng)品有著更好阻火抗燃效果。

測(cè)試方法：按GB/T 9780—2013中第5章外墻耐沾污試驗(yàn)方法，涂刷法B法（烘箱快速）的規(guī)定進(jìn)行兩次循環(huán)的試驗(yàn)。

圖：測(cè)試結(jié)果圖片展示

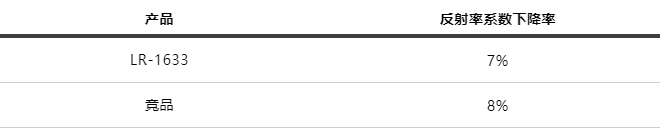

實(shí)驗(yàn)結(jié)果數(shù)據(jù)：

實(shí)驗(yàn)結(jié)果：兩次循環(huán)試驗(yàn)后觀察測(cè)試板，結(jié)果競(jìng)品試板比LR-1633試板稍臟；測(cè)試兩者反射率，競(jìng)品反射率系數(shù)下降率比LR-1633的稍大，所以LR-1633耐沾污性優(yōu)于競(jìng)品。

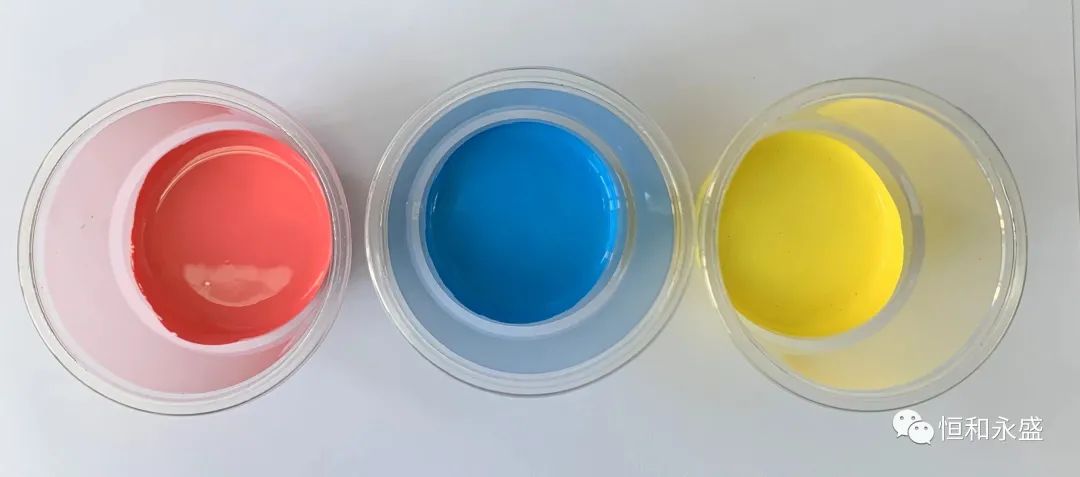

測(cè)試方法：將LR-1633成品漆（白色）與各種顏色的色漿進(jìn)行混合調(diào)色。

圖：測(cè)試結(jié)果圖片展示

實(shí)驗(yàn)結(jié)果：LR-1633經(jīng)過(guò)色漿調(diào)色測(cè)試表現(xiàn)出較好的相容性和展色性；能更好地滿足特殊色彩要求的應(yīng)用。

測(cè)試方法：通過(guò)涂刮紙卡以及水泥板，養(yǎng)護(hù)24h后，觀察兩者的展色性。

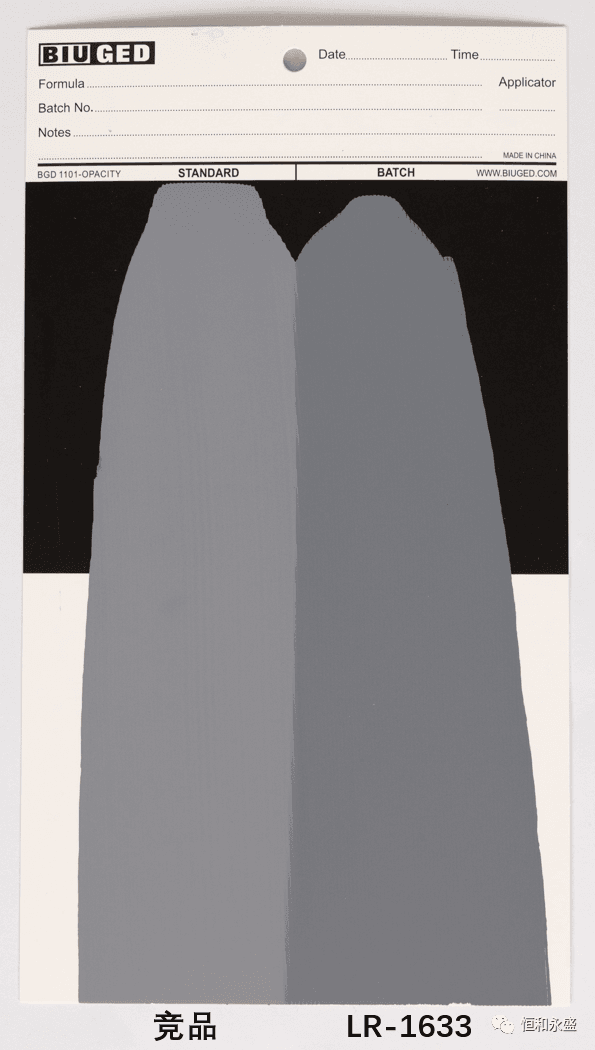

圖：LR-1633紙卡展色對(duì)比

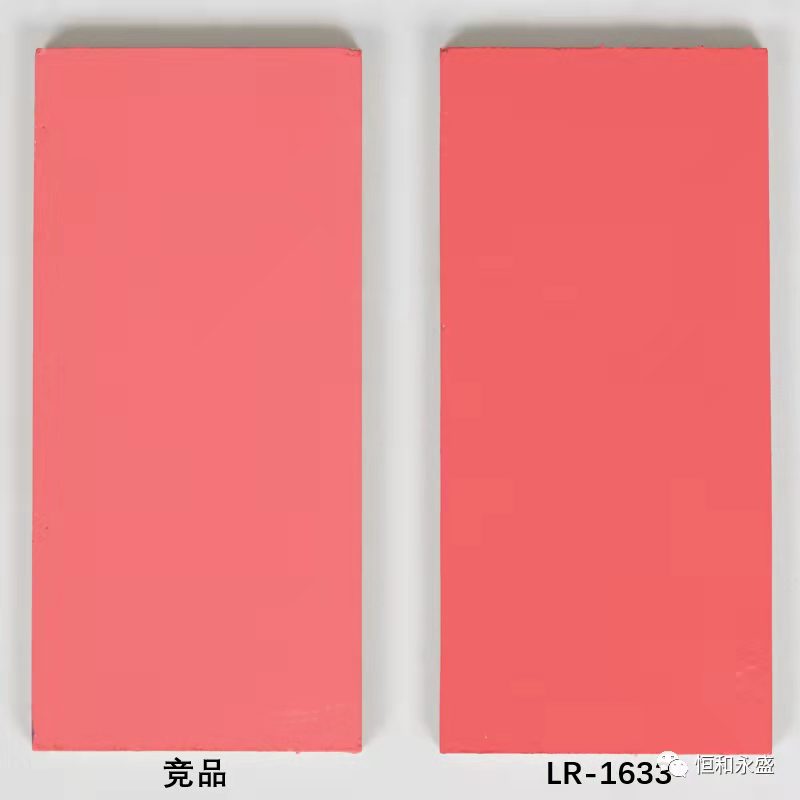

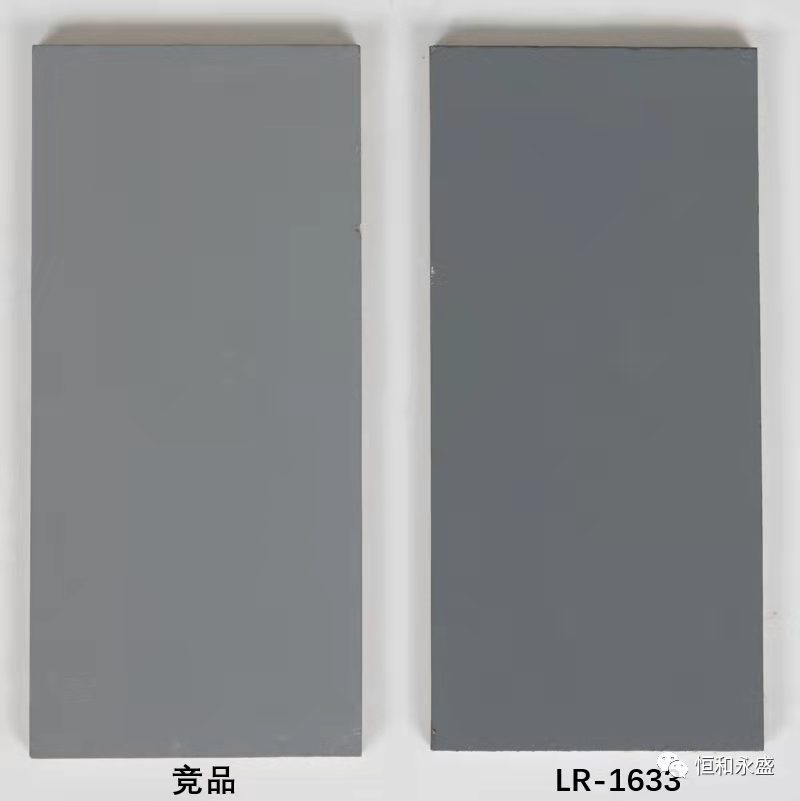

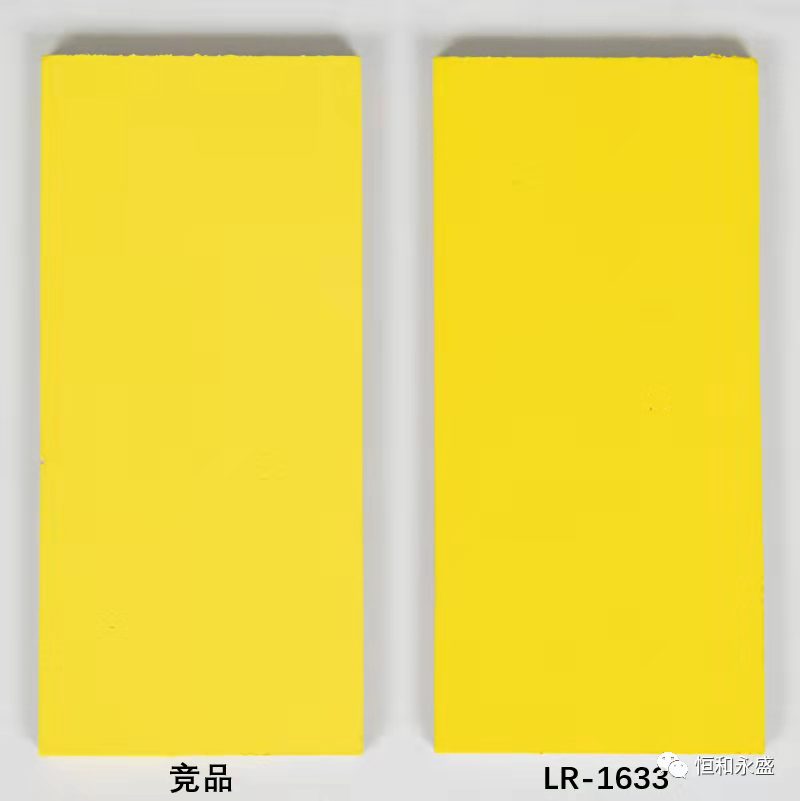

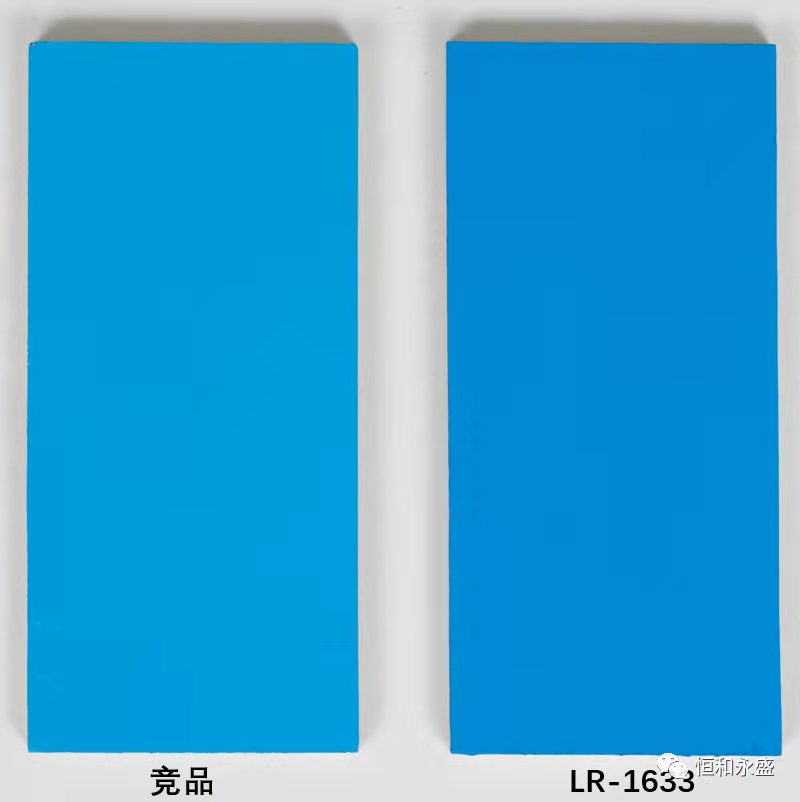

圖：LR-1633水泥板展色對(duì)比

實(shí)驗(yàn)結(jié)果：通過(guò)LR-1633紙卡展色對(duì)比以及LR-1633水泥板展色對(duì)比可以看出，LR-1633展色明顯優(yōu)于競(jìng)品。

測(cè)試方法：按GB/T 1733—1993中甲法規(guī)定進(jìn)行。試板投試前除封邊外，還需封背。將3塊試板浸入GB/T 6682規(guī)定的三級(jí)水中，如3塊試板中有2塊未出現(xiàn)起泡、掉粉、明顯變色等涂膜病態(tài)現(xiàn)象，可評(píng)定為“無(wú)異常”，如出現(xiàn)以上涂膜病態(tài)現(xiàn)象，按GB/T1766進(jìn)行描述。

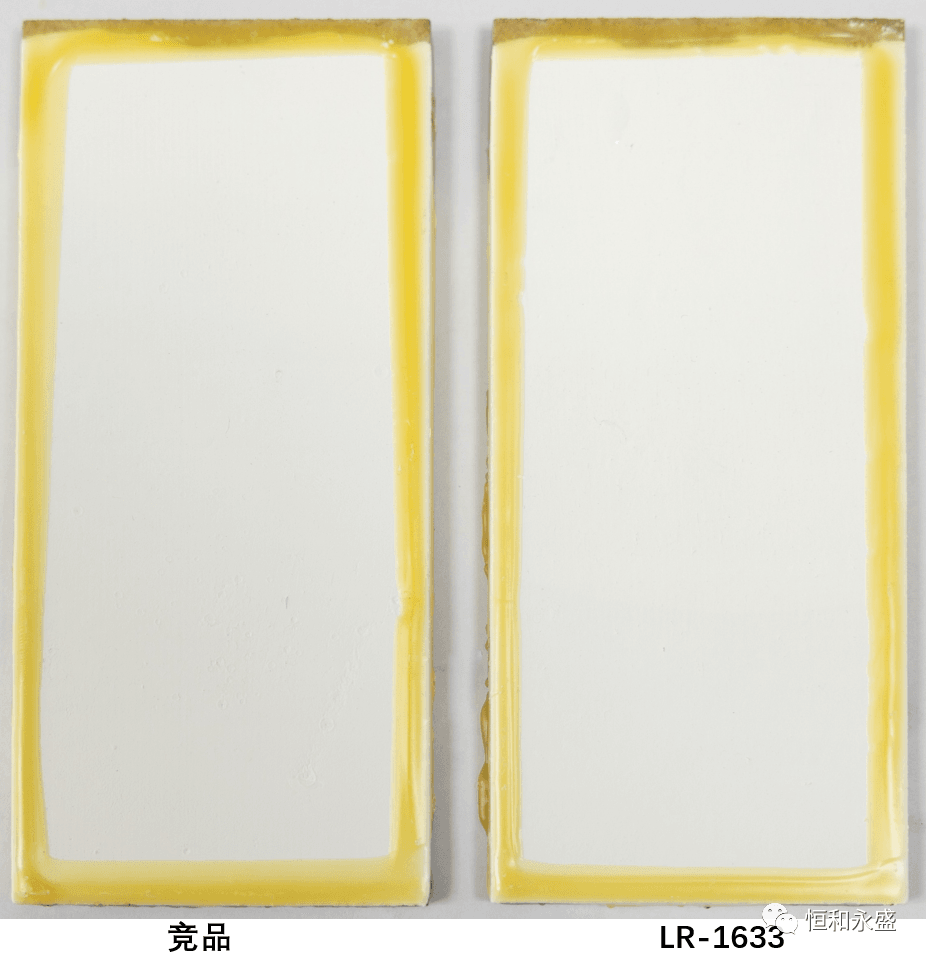

圖：測(cè)試結(jié)果圖片展示

實(shí)驗(yàn)結(jié)果：LR-1633泡水未出現(xiàn)起泡、掉粉、明顯變色等涂膜病態(tài)現(xiàn)象，而競(jìng)品有掉粉現(xiàn)象，可見(jiàn)LR-1633的耐水性更佳。

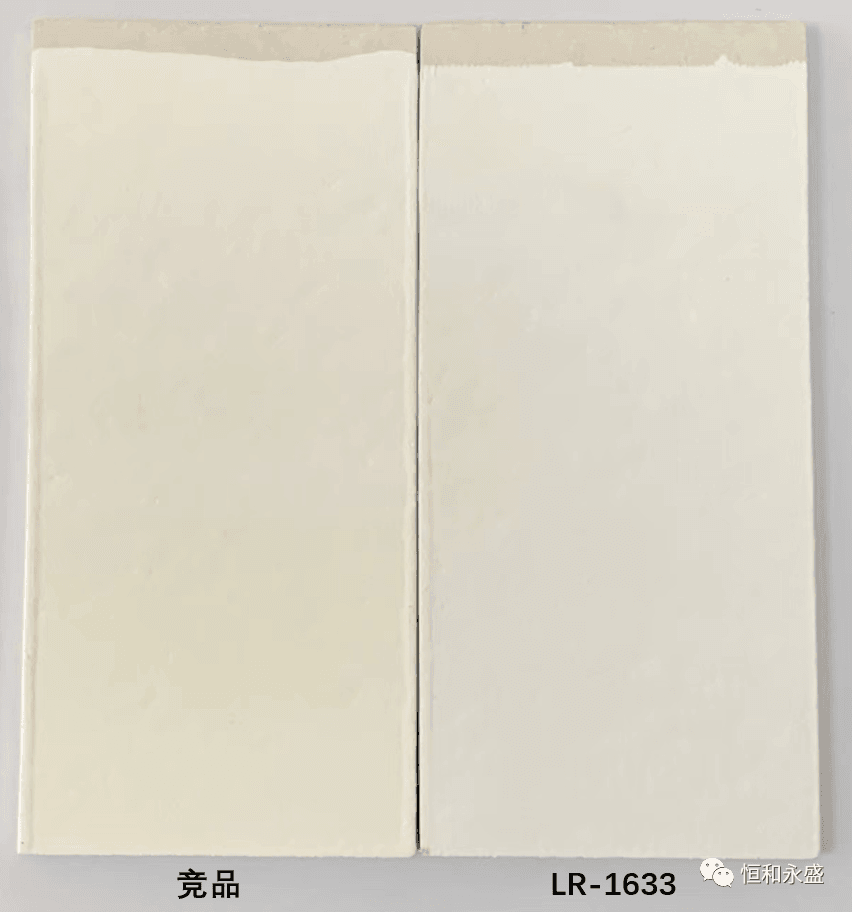

測(cè)試方法：兩者刮板養(yǎng)護(hù)7天后，取出放汞燈下持續(xù)照射24h。

圖：測(cè)試結(jié)果圖片展示

實(shí)驗(yàn)結(jié)果：試板均未發(fā)現(xiàn)起泡、剝落、裂紋等涂膜病態(tài)現(xiàn)象；但競(jìng)品漆板有明顯黃化現(xiàn)象，而LR-1633漆板沒(méi)有，對(duì)比可以看出，LR-1633優(yōu)于競(jìng)品。

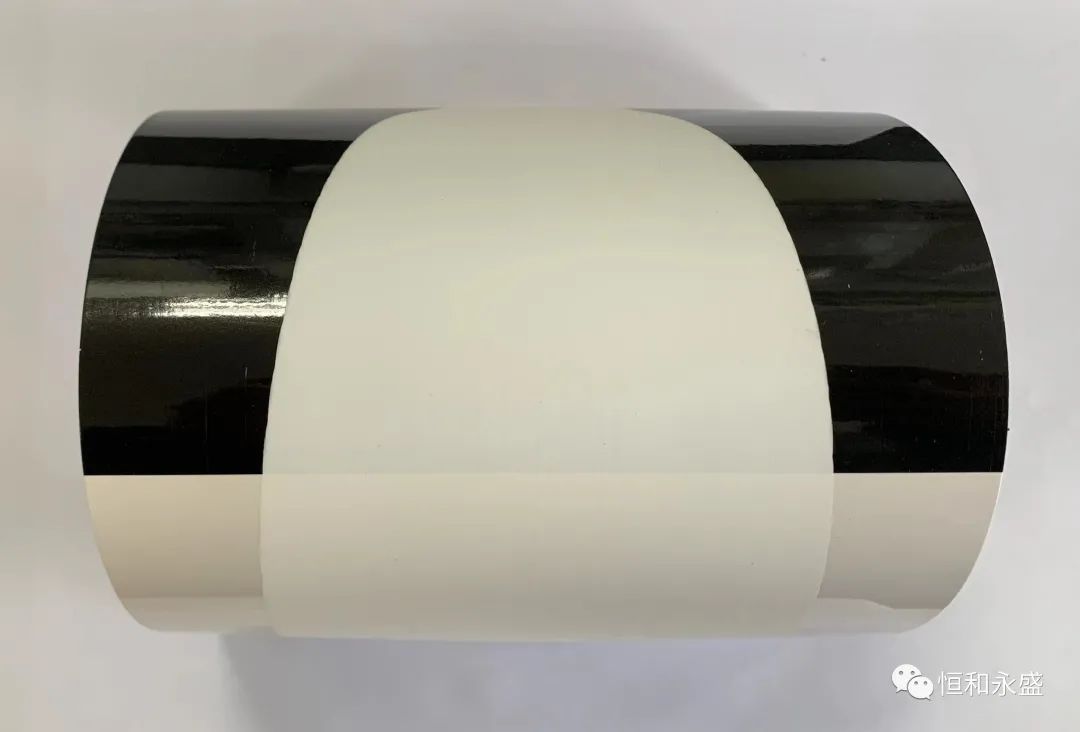

測(cè)試方法：使用100目線棒，均勻地涂刮到卡紙上，養(yǎng)護(hù)24h后，90度彎曲卡紙觀察。

圖：測(cè)試結(jié)果圖片展示

實(shí)驗(yàn)結(jié)果：90度彎曲卡紙后，LR-1633無(wú)裂紋，柔韌性佳。

測(cè)試方法：按GB/T 9266規(guī)定進(jìn)行，同一試樣制備兩塊試板進(jìn)行平行試驗(yàn)，洗刷至規(guī)定次數(shù)時(shí)，兩塊試板中有一塊試板未露出底，則認(rèn)為耐刷洗合格。

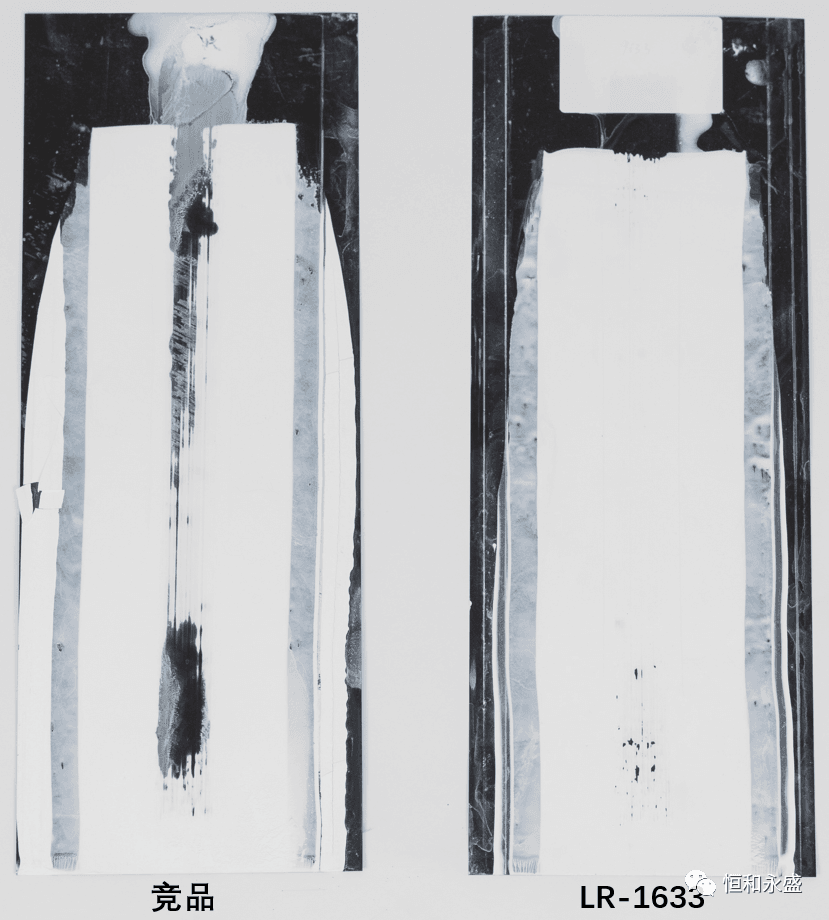

圖：耐刷洗（常溫）

實(shí)驗(yàn)結(jié)果：LR-1633、競(jìng)品耐刷洗均≥2000，合格。采用LR-1633無(wú)機(jī)硅酸鹽乳液耐刷洗方面有著更好的表現(xiàn)。

試驗(yàn)方法：兩者泡堿溶液7天，按GB/T 9265的規(guī)定進(jìn)行，如3塊試板中有2塊未出現(xiàn)起泡、掉粉、明顯變色等涂膜病態(tài)現(xiàn)象，可評(píng)定為“無(wú)異常”，如出現(xiàn)以上涂膜病態(tài)現(xiàn)象，按GB/T1766進(jìn)行描述。

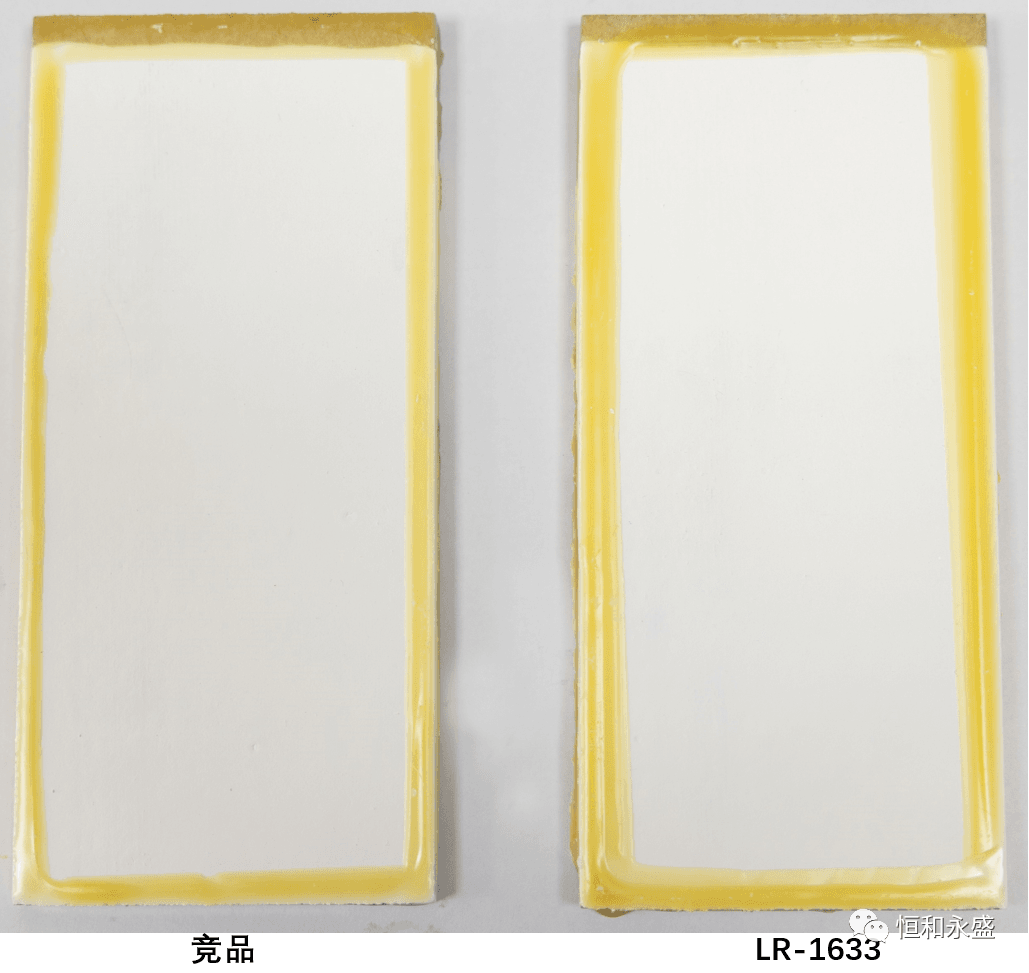

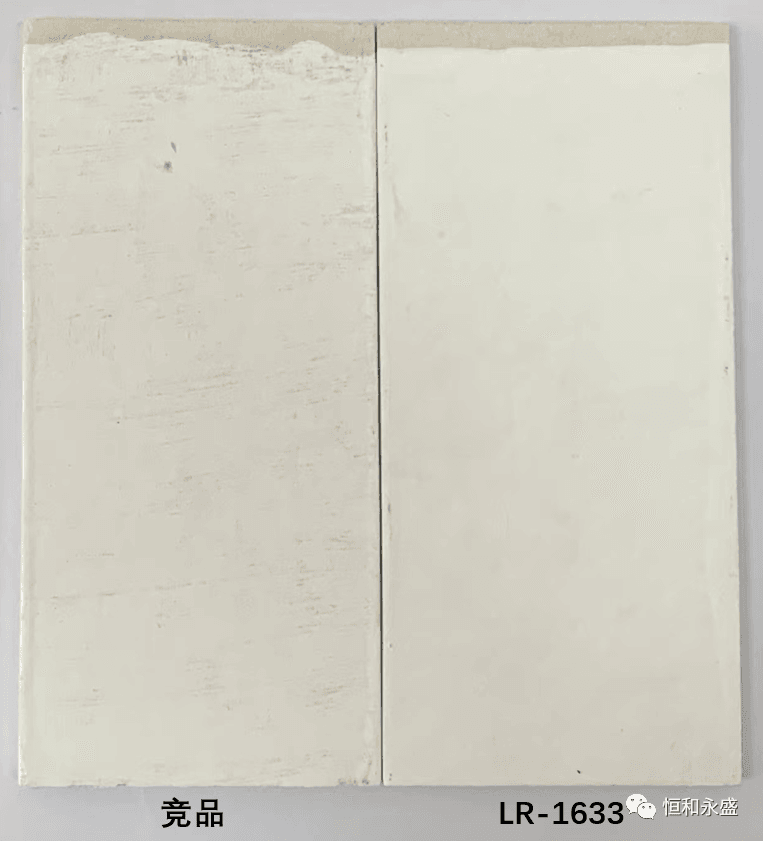

圖：測(cè)試結(jié)果圖片展示

實(shí)驗(yàn)結(jié)果：耐堿性表現(xiàn)上，競(jìng)品有粉化現(xiàn)象，LR-1633無(wú)異常反應(yīng)，故LR-1633耐堿性比競(jìng)品佳。

詳細(xì)產(chǎn)品信息，歡迎聯(lián)系咨詢：

江經(jīng)理：18910037129（微信同號(hào)）

劉先生：18818910001（微信同號(hào)）
